VOLTAGE DIVIDER BIAS

1. Hardware [kembali]

A. Alat dan Instrument

• Multimeter

• Power Supply AC dan DC

B. BAHAN

• Resistor

• Transistor

• Jumper

• Kapasitor

2. Prosedur Percobaan[kembali]

• Buatlah rangakain seperti gambar 2.5 dengan sumber DC.
• Atur Vcc sebesar 12 Volt DC.

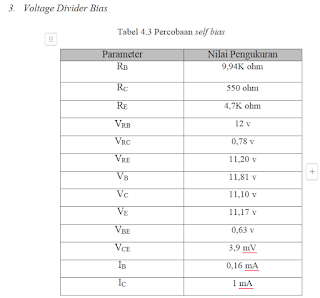

• Hidupkan power supply dan ukur parameter RB, RB2, RC, RE, VRB, VRC, VRE, VB, VC, VE, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.

3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

        Pada rangkaian transistor Voltage Divider, Tegangan VCC nya adalah 12V dimana arusnya akan mengalir ke R1 (VRB) lalu terbagi menjadi dua arah yaitu menuju ke kaki base transistor dan R3 dimana arus yang menuju ke kaki base akan mengalir ke kaki emitor dan mengalir ke R4 (VRE) dan akan berakhir di ground sedangkan arus yang mengalir ke R3 akan mengalir ke ground. Dan akan didapatkan VBE diatas 0,6 V dan transistor aktif, karena transistor aktif maka arus VCC juga akan mengalir ke R2 (VRC) lalu menuju ke kaki kolektor, lalu ke kaki emitor, lalu ke R4 (VRE) dan berakhir di ground.

4. Kondisi [kembali]

5. Video Simulasi dan Demo [kembali]

6. Download File [kembali]

1. Download File Rangkaian klik disini
2. Download Video klik disini
3. Download Tugas Pendahuluan klik disini
4. Download Datasheet Multimeter klik disini
5. Download Datasheet Resistor klik disini
6. Download Datasheet Transistor klik disini
7. Download Datasheet Baterai klik disini
8. Download Datasheet Kapasitor klik disini
9. Download Laporan Akhir klik disini
