RLC Seri



 1. Prosedur [kembali]

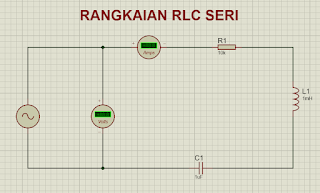

  1. Buatlah rangkaian seperti gambar rangkaian simulasi di bawah
  2. Pilih nilai Xa, Xb, dan Xc sesuai dengan kondisi yang sudah ada
  3. Hidupkan catu daya, sesuaikan dengan data besar sumber tegangan yang digunakan
  4. Ukur tegangan, dan arus pada titik yang ditentukan
  5. Hitung nilai impedansi dari rangkaian yang disimulasikan

 2. Hardware [kembali]

    1. Module

    2. Multimeter
    3. Jumper
    4. Base Station

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

     A. RC Seri


          Prinsip Kerja :

  1. Rangkaian RC seri terdiri dari resistor (R) dan kapasitor (C) yang dihubungkan secara seri
  2. Rangkaian ini dihubungkan ke sumber tegangan AC
  3. Resistor dan kapasitor dalam rangkaian RC seri bekerja sama untuk meminimalisir efek bolak-balik (ripple) yang terjadi pada arus AC
  4. Resistor mengurangi tegangan AC yang terjadi pada kapasitor, sementara kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC

     B. RLC Seri

           Prinsip kerja :
  1. Rangkaian RLC seri terdiri dari resistor (R), induktor (L), dan kapasitor (C) yang dihubungkan secara seri
  2. Rangkaian ini dihubungkan ke sumber tegangan AC
  3. Resistor, induktor, dan kapasitor dalam rangkaian RLC seri bekerja sama untuk meminimalisir efek bolak-balik yang terjadi pada arus AC
  4. Resistor mengurangi tegangan AC yang terjadi pada induktor dan kapasitor, sementara induktor dan kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC

 4. Video Demo [kembali]

      A. RC Seri

     B. RLC Seri

 5. Kondisi [kembali]

     Nilai yang digunakan :
  •      V= 12 V
  •      f = 60 Hz (jika ada)
     RC Seri :
  •      Xa = Resistor 100 Ohm
  •      Xb = Resistor 100 Ohm
  •      Xc = Kapasitor 10 uF
     RLC Seri :
  •      Xa = Resistor 100 Ohm
  •      Xb = L2 1mH
  •      Xc = Kapasitor 10 uF

 6. Video Simulasi [kembali]

     A. RC Seri
     B. RLC Seri

 7. Video Penjelasan Laporan Akhir [kembali]

 8. Download File [kembali]
